Abraçadeira de Esgoto Redux Dn50mm - 300000257 - Tigre Abracadeira Aco para Tubo Esgoto Redux 50mm T Laranja

Abraçadeira de Esgoto Redux DN50mm Laranja - 300000257 - TIGRE
Descrição:

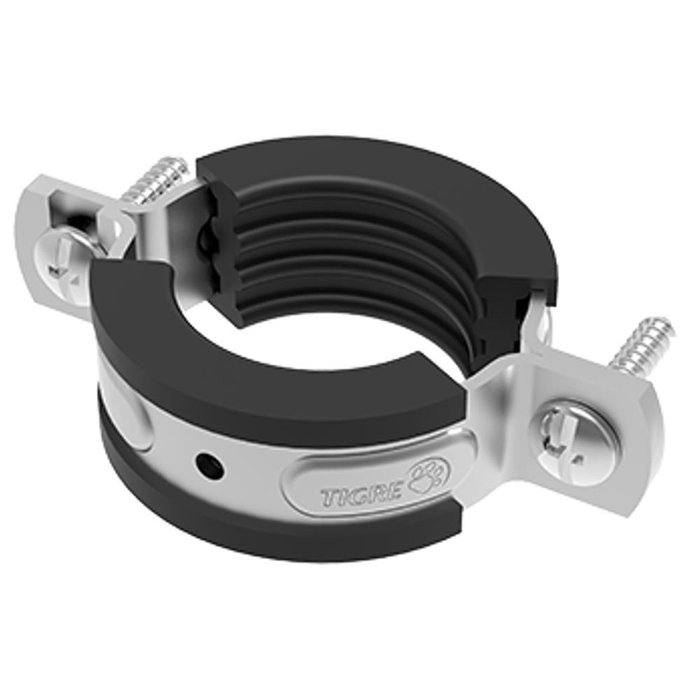

A abraçadeira feita de aço combinado com o design da borracha isoladora garante a redução do ruído causado e vibrações originado nestas tubulações. O sistema TIGREREDUX possui Abraçadeiras de aço galvanizado e borrachas de perfil isolador especiais nos diâmetros de DN 40 até DN 150, que servem para sustentar as tubulações verticais e horizontais do sistema.
Benefícios:
- Não deslocam no momento da montagem;
- Não extraviam, visto que o anel não solta da canaleta por queda ou impacto do tubo ou da conexão no chão;
- Possui dupla vedação, sendo bi-labial que oferece maior estanqueidade por pressão e por vácuo;
- O anel além de ser elemento vedante, também possui a característica de amortecimento do o que evita a propagação do som/ruído ao longo da tubulação;
- Reforçado com alma de PP, o que permite a desmontagem caso seja necessário a manutenção no sistema;
- Menor esforço de montagem quando comparado ao sistema atual o`ring;
- Sistema já consolidado como solução nos países europeus
Instruções:
- Após o alinhamento e furação, conforme as distâncias aplicadas na tabela anterior, crava-se a bucha metálica auto-travante (chumbador de bitola 5/16”);
- A barra de rosca sem-fim, no diâmetro de 5/16”, comum no mercado, deve ser cortada na distância desejada, conforme recuos e declividades, e introduzida na bucha metálica auto-travante (chumbador) instalada.
- Introduza rosqueando a Abraçadeira na outra ponta da barra de rosca sem-fim. Nivele para acomodar o tubo e trave através dos parafusos acoplados.
Obs.: As Abraçadeiras TIGREREDUX devem ser fixadas a elementosconstrutivos suficientemente resistentes, tendo em conta o peso próprio da instalação, assim como a possibilidade mais desfavorável de funcionamento.
Especificações Técnicas(mm):
Bitola
D
H
L
L1
Dn40
37,6
63,8
93
22,9
Dn50
48,6
74,8
104
22,9
Dn75
73,6
99,8
129
22,9
Dn100
99,6
125,8
155
22,9
Dn150
147,6
173,8
203
22,9
Linha de Esgoto Tigre Redux:
* Imagens Meramente Ilustrativa.
