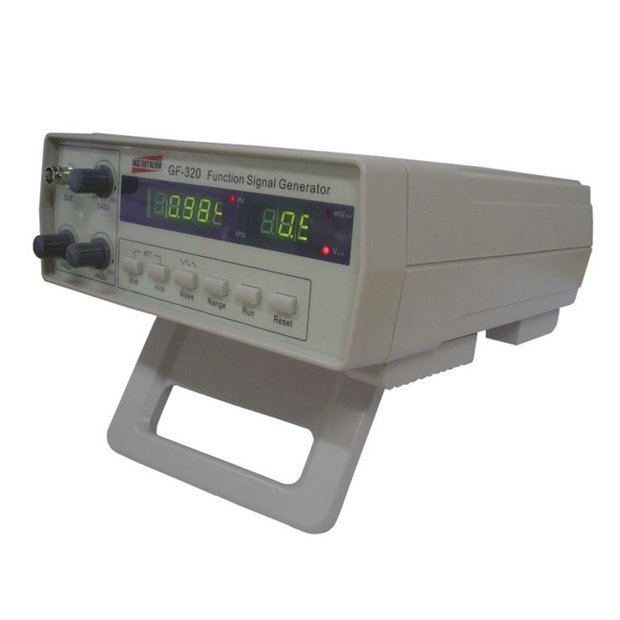

GERADOR DE FUNÇÕES DIGITAL FAIXA 0,2HZ A 2MHZ MOD.GF-320

DESCRIÇÃO:
Gerador de funções digital faixa 0,2hz a 2mhz mod.gf-320

ESPECIFICAÇÕES TÉCNICAS:
Display de LED: com 5 dígitos, 19mm de altura, indica a freqência do sinal de saída em Hz ou KHz
Display 2 de LED: com 3 dígitos, 19mm de altura, indica a amplitude do sinal de saída em mVp ou Vpp
Funções:
Geração de onda Senoidal
Quadrada e Triangular
Base de tempo: A cristal de quartzo com temperatura compensada (TCXO), 12 MHz
Escalas: Sete escalas de frequência de saída de 0,2 a 4Hz, 4K a 50KHz, 30K a 300KHz e 200K a 2MHz
Impedância de saída: 50Ohms
Amplitude de saída sem atenuação: de 1 a 10Vpp ± 20%
Amplitude de saída com atenuação de 20dB: de 0,1 a 1VPP ± 20%
Amplitude de saída com atenuação 40dB: de 10m a 100mVPP ± 20%
Ciclo de atividade (duty cycle): Ajustável de 20% até 80%
Distorção da onda senoidal: Menor que 2%
Lineridade da onda triangular: menor que 99%
Tempo de subida da onda quadrada: menor que 100nsegundos
Tempo de descida da onda quadrada: menor que 100nsegundos
Estabilidade do sinal de saída: ± 0,1% minuto
Unidades do voltímetro: mVPP e VPP
Resolução do voltímetro sem atenuação: 0,1Vpp
Resolução do voltímetro com atenuação de 40dB: 1mVpp
Exatidão do voltímetro: ± (20% + 1%
Capacidade do frequêncímetro: de 0,2Hz a 2MHz
Erro de medição: erro da base de tempo + erro do trigger (menor que ± 0,5%)
Frequência da base de tempo: 12MHz
Estabilidade da base de tempo: ± 50ppm
Temperatura de operação: de 0°C a 40 °C
Umidade de operação: de 10% até 80% sem condensação
Temperatura de armazenagem: de -10 a 50°C
Umidade de armazenagem: de 5% até 90% sem condensação
Alimentação: 127/220V 10%, 50/60Hz
Proteção: Através de fusível de vidro de 300mA/250V quando alimentado com 127V e 200mA/250V quando ligado em 220V
Dimensões: 270 x 215 x 100mm
Peso: 1,6Kg
Obs.: Os valores acima consideram o sinal de saída aplicado sobre uma carga de 50 Ohms. Sem nenhuma carga conectada na saída do gerador o valor pode atingir 20Vpp

ACESSÓRIOS FORNECIDOS:
Manual de instruções
Cabo de alimentação
Cabo com conector tipo BNC / BNC
Cabo com conector tipo BNC / Jacaré
