Código Interno: 03526500225
Código Fabricante: LR2K0312
Código Referencia: 03526500225

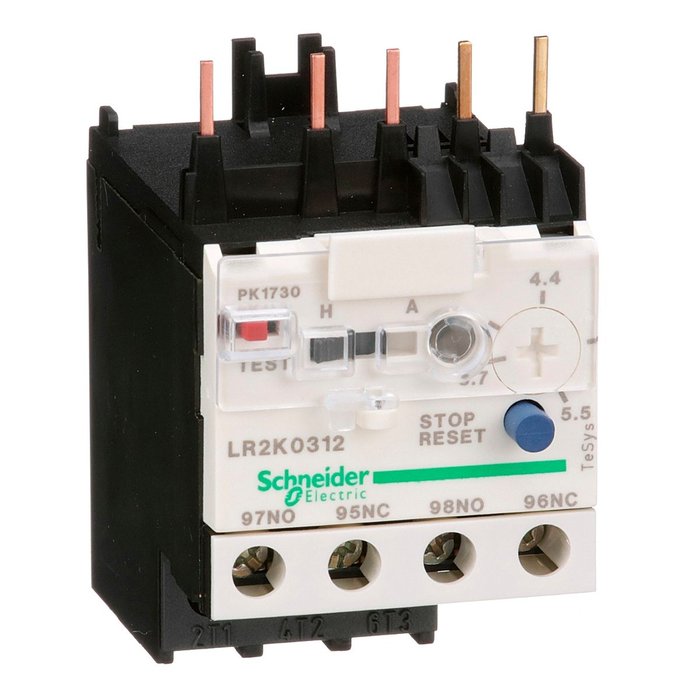

Rele Sobrecarga Termico 3,7-5,5A Classe 10 1Na+1Nf Schneider

A Schneider Electric está a mais de 180 anos fazendo historia e inovando no mercado, Desenvolvendo tecnologias e soluções inovadoras e conectadas para segurança, confiabilidade, eficiência e sustentabilidade.
Seu objetivo é possibilitar que todos aproveitem ao máximo a sua energia e seus recursos, fazendo uma ponte entre o progresso e a sustentabilidade para todos. Na Schneider, isso denomina-se Life Is On.

ESPECIFICAÇÕES TECNICAS:

linha: TeSys
nome do produto: TeSys LRK
tipo de produto ou componente: Relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo: LR2K
aplicação de relé: Proteção do motor
compatibilidade do produto:
LC7K
LP1K
LP4K
LC1K
tipo de rede: CC / CA
classe do disparo de sobrecarga: Classe 10A conforme IEC 60947-4-1
linha de ajuste de proteção térmica: 3,7…5,5 A
[Ui] tensão de isolamento nominal:
Circuito de alimentação: 690 V em conformidade com BS 4941
Circuito de alimentação: 690 V em conformidade com IEC 60947
Circuito de alimentação: 750 V em conformidade com VDE 0110 grupo C
Circuito de alimentação: 600 V em conformidade com CSA C22.2 No 14

Complementar:
frequência da rede: <= 400 Hz
suporte de montagem:
Sob contator
Placa, com acessórios específicos
Trilho, com acessórios específicos
Contato Auxiliar: 1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional: 6 A para circuito de sinalização
[Ue] tensão de operação nominal:
<= 690 V para circuito de alimentação
690 V AC AC-15 para circuito de sinalização
250 V DC DC-13 para circuito de sinalização
[Uimp] tensão nominal de impulso suportada: 6 kV
dissipação de alimentação por polo: 2 W
sensibilidade da falha de fase: Sim em conformidade com IEC 60947-4-1
sinalização local: Indicador de viagem (amarelo)
tipo de controle:
Botão vermelho: função de teste de viagem
Botão azul: parar e reinicialização manual
chave seletora: reset manual ou automático

Meio ambiente:
Normas:
IEC 60947
VDE 0660
BS 4941
NF C 63-650
Certificações do produto: CSA / UL
tratamento de proteção:
TC conforme IEC 60068
TC conforming to DIN 50016
grau de proteção IP: IP2x em conformidade com IEC 60529
temperatura ambiente do ar para funcionamento:
-20… 55 ° C sem redução em conformidade com IEC 60947
-30… 60 ° C com desclassificação em conformidade com IEC 60947
temperatura ambiente para armazenamento: -40…70 °C
altitude de funcionamento: 2000 m sem desclassificação
resistência a incêndios: 850 ° C em conformidade com IEC 60695-2-1
retardamento de chamas:
V1 em conformidade com UL 94
Requisito 2 em compliance com a NF F 16-101
Requisito 2 em conformidade com a NF F 16-102

DIMENSÕES EMBALAGEM UNITÁRIA:

- Altura: 5 cm
- Largura: 7 cm
- Comprimento: 8 cm
- Peso: 160,1 g

GARANTIA DO FORNECEDOR: 3 Meses.
